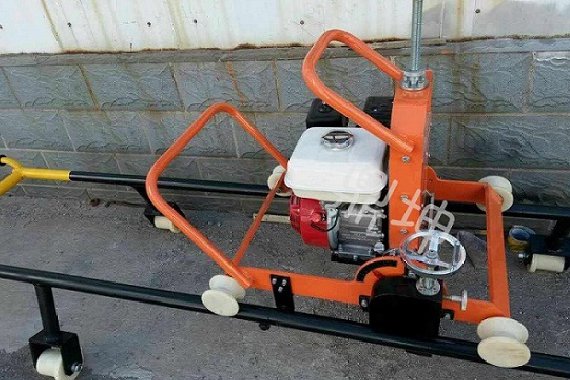

NCM-4内燃道岔钢轨打磨机

NCM-4.0型内燃钢轨道岔打磨机，是一种适用于各种钢轨顶面、侧面和圆角的磨轨机械，并可用于道岔和仿形打磨。

一、主要技术性能及参数

  1、电动打磨机：电压220V、380V；电机功率：1.5KM；转数2890r/min。
  2、内燃打磨机：功率5.5ps，转速3600r/min。
  3、磨头垂直行程：0-170mm，旋转角度±33º。
  4、砂轮尺寸：254×35×30mm
  5、整机重量：110kg
  6、外型尺寸：2900×850×1150（mm）
  7、适用于43-75kg/m及各种轨型。

二、主要结构及工作原理

NCM-4.0型内燃钢轨打磨机是以本田汽油机GX160作动力。用B型950三角带，通过传动系统带动砂轮进行磨轨作业。该机主要由机架、机芯、走行装置三大部分组成。机架系用无缝钢管焊接而成。机芯由传动系统、旋转装置及砂轮组成。砂轮旋转角度和进给量由手轮控制，走行装置和机架焊接为一体，走行轮为绝缘轮，且轮缘较高，下道后也可在地面上推行。先将磨轨机担跨在两面股钢轨上，再调整好砂轮进行给量和角度即可进行侧磨。是道岔和焊补轨面修磨的理想工具。
